Conception et fabrication d’un centre d’usinage
Dans mon atelier, j’ai conçu et fabriqué un centre d’usinage 3 axes de 2,5 tonnes, capable de travailler une grande variété de matériaux. Ce projet a été mené intégralement en interne, de la conception mécanique à la mise au point de la partie électrotechnique. L’objectif était de démontrer ma capacité à concevoir des machines industrielles robustes et précises, en parfaite cohérence avec les exigences de mon activité.
Caractéristiques techniques
- Courses utiles : 940 mm (X) × 400 mm (Y) × 400 mm (Z)
- Structure : châssis massif en acier, rempli de résine pour optimiser la rigidité et l’absorption des vibrations
- Entraînement : vis à billes au pas de 5 mm sur les trois axes

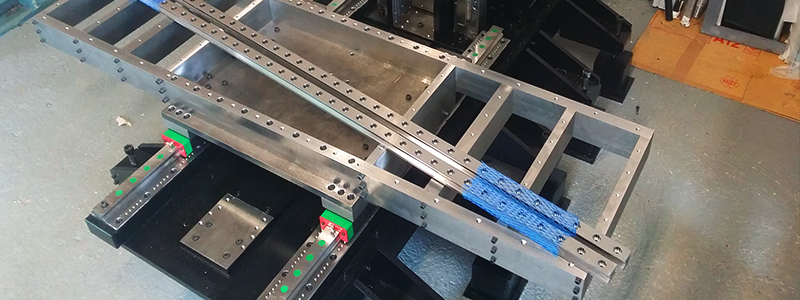

- Guidage : rails à rouleaux de précision
- Motorisation : servomoteurs et servovariateurs Kinko
- Commande numérique : Mach3 sur PC industriel, avec pupitre déporté
- Broche : Somex SK40, 5,5 kW d’origine, portée à 9,9 kW, avec ventilation forcée
- Vitesse max : 1250 tr/min
- Refroidissement : broche ventilée, armoire bien compartimentée pour le câblage et la dissipation
Sécurité et ergonomie

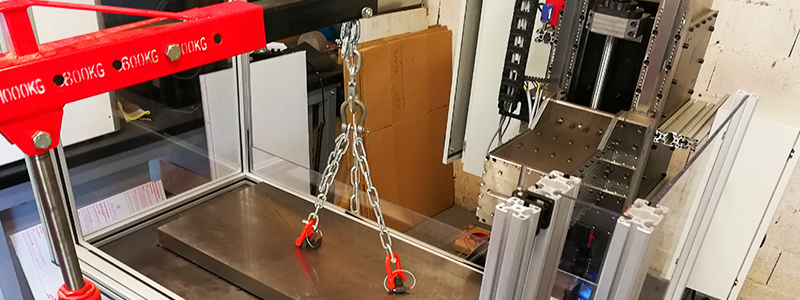

- Des carters rigides transparents montés sur profilés aluminium
- Des capteurs de verrouillage de portes empêchant tout mouvement en cas d’ouverture

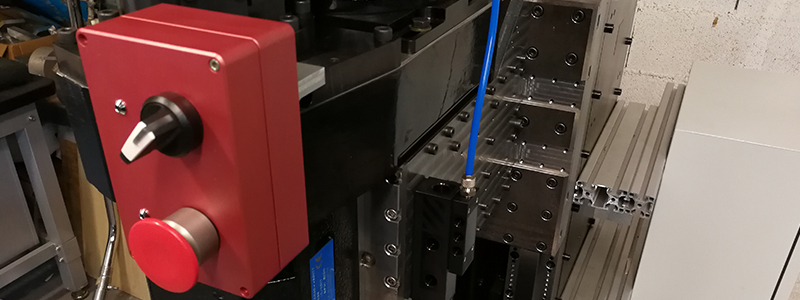

- Une chaîne unique d’arrêts d’urgence, connectée à tous les E-stop, pour garantir une coupure immédiate
Conception, fabrication et intégration
Issu d’une double formation en conception industrielle (BTS + Licence CIM) et en électrotechnique (BEP + Bac Pro), et grace à une solide experience professionelle, j’ai assuré personnellement :
- La modélisation complète sous SolidWorks
- Le choix des composants mécaniques et électroniques
- L’usinage de toutes les pièces structurelles avec une autre machine CN
- L’assemblage
- Le câblage complet de l’armoire électrique selon les normes en vigueur
- La programmation et mise au point des servovariateurs Kinko
Performances et usages
Ce centre d’usinage permet :

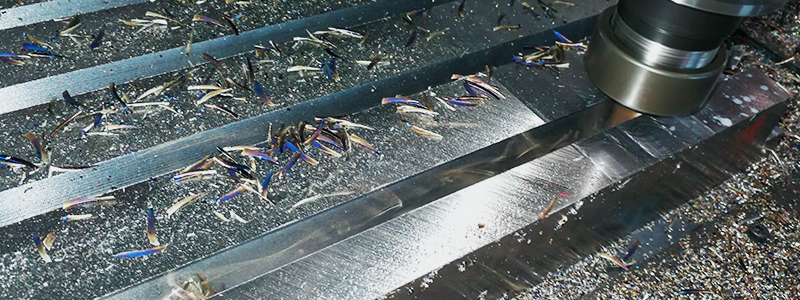

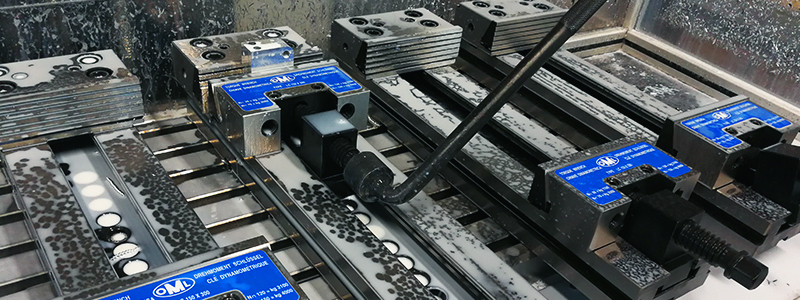

- Le travail de matériaux variés : aluminium, aciers, inox, plastiques, composites
- L’usinage de pièces techniques complexes, en prototypage comme en production
- Une rigidité exceptionnelle grâce à son poids et à sa construction hybride acier + résine
- Une précision adaptée aux applications industrielles exigeantes
En savoir plus
Le projet est détaillé étape par étape ici :
Usinages.com – CN acier massif 2.5T
Pourquoi ce projet me tient à cœur
Au-delà des performances, cette machine est le reflet de mon approche : concevoir, fabriquer et contrôler chaque détail, sans dépendre d’un sous-traitant pour les fonctions critiques. C’est cette autonomie et cette rigueur que je mets aussi au service de mes autres projets techniques.
